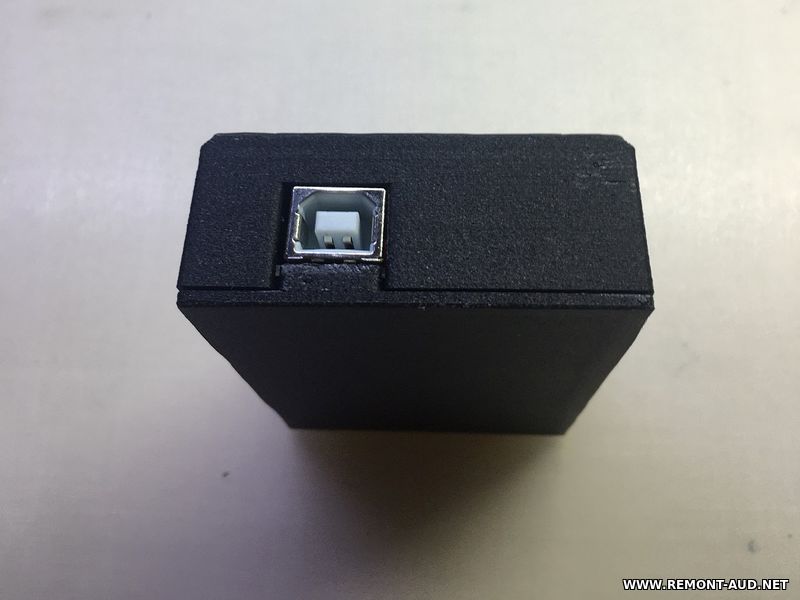

UART для работы с терминалом,так же возможность подключения UFPI программатора.

Описание товара:
Добрый день, видео по использованию и описание Ссылка
Это видео больше заинтересует тех у кого нет программатора RT809, либо просто нет возможности его купить в силу его стоимости, в котором программно UART реализован полностью.
Можно конечно использовать дешевые Китайские платы на основе FTDI,PL2303,CP2102 и им подобные, но есть один момент который лично меня не устраивал-это неудобство для подключения,
поскольку приходиться паять переходники, пучки проводов и прочие неприятные моменты.
Во время создания я ориентировался на широкий круг мастеров и в том числе на тех,кто только начинает работать и учиться в этой области ремонта, ремонта устройств через терминал и его комманды.
Ну и конечно же чтобы это было, удобно,просто и доступно по стоимости всем,я много пересмотрел предложений на алиэкспресс,но они меня не утраивали либо по стоимости, либо по функционалу.
В процессе работы я выявил оптимальное решение которое подходит больше всего и результат работы вы сейчас видите на видео.
Это полноценный UART со всеми необходимыми вариантами подключения для всех Китай ТВ Андроид на платформах Mediatek,MStar,Novatek,Realtek,HiSilicon,Amlogic и им подобных,а так же Филипс.
Принцип работы прост, подключаете VGA либо HDMI кабель в разъем ТВ,USB кабель в ПК, перед этим установив Termite,PuTTY либо любую терминальную программу и сам драйвер устройства для CH340
микросхемы и работаете. На данный момент CH340 самая надежная и более современная микросхема преобразователь USB-последовательного порта. Я сначала выбрал PL2303 но из-за большого количества брака и глюков я от неё отказался.
Назначение кнопок 12.15 и 4.11 это контакты разъема VGA, стандарт для обмена данными RX,TX.
Для HDMI распиновка не указана поскольку он реже используется,я задействовал ходовые контакты 15.16 и 2.14 это всё протестировано неоднократно, ещё момент по поводу подключения через HDMI,дело
в том что ни всегда на плате самого ТВ он распаян т.е. открываете ТВ видите возле разъема HDMI надпись UART, а не работает, находите схему на конкретное шасси, практически все доступны,
и смотрите распайку резисторов подтяжки, на большинстве плат он не распаян, подпаиваете резисторы по 10кОм либо те номиналы которые подписаны на схеме и проверяете,
если нет то на плате есть отдельно подписанный не распаянный разъем 2.54 и подпаиваетесь туда.
Кнопка Flip это переворот т.е. допустим RX это 12 пин VGA, а TX это 15 пин VGA при нажатии кнопки происходит переворот и контакты меняются местами, просто бывают платформы и ТВ
где производитель не соблюдает стандарт подключения.
Кнопка UART-SPI служит для использования совместно с программатором UFPI и скрипта для чтения и записи SPI Flash через VGA разъем платформ MStar,
подключаете в сокет I2C EEPROM контакты SCL,SDA,GND вставляете кабель VGA, включаете ТВ, запускаете скрипт и работаете.
Более подробная инструкция есть на форуме UFPI, но это функция соответственно для владельцев программатора UFPI.
