Считана после ремонта

MC9S08AC32

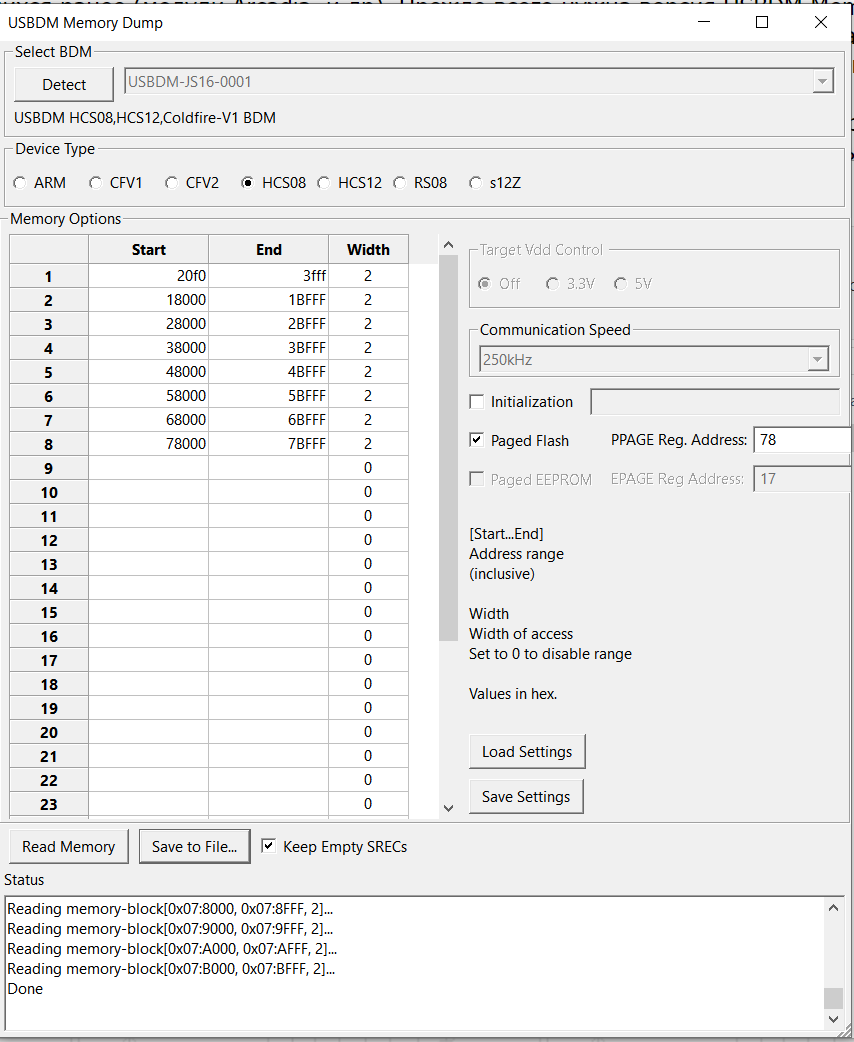

адреса 8000-FFFF

Машина исправно проходила циклы, попала в ремонт с пробитым симистором замка
Мотор с дополнительным средним выводом статора

В архиве дампы от EWM3500, от External full graphic board, от Invertor.
Оригинальный дамп инвертора вычитать не удалось (проц был в КЗ), подошел дамп "MOEA0330", работает исправно (есть в архиве).

ТОЛЬКО!!! плата индикации

PNC: 916098218 / 05
Model: EW8H458BP

ELUX.: A12689524/A
APP.TYPE.: EDR16H31HA
MB Boot Ver.: BAA.H013_TRB
MC Boot Ver.: BAK.A004

MCF: A11502049.000
CCF: 136690432.018

Firmware: TRB40039

Procesor: NXP MKE04Z128

PNC: 916 096 942 (01)
Elux code: 136610083

Approval type code: EDR10621CA
Boot Version: BABA2204

Computime Code: ELEW044

MCF: 136064850.001
CCF: 136650140.004

Firmware: TME30111

Скачано с новой платы для стиралко-сушарки, модель неизвестна, принесли мастера. На наклейке присутствуют обозначения:
A17722944/A
EWX14931
ELEW363
BBDB2104
18/09/24

OK

Electrolux 132544616.
2 knob
Pesonnaly read /test on a working module.
Pictures attched Zwg 580e

Boot vers: b0420009_b
Personally dumped from a working machine.
Images are attached in the rar file.

СМА ELUX EWT106411W EWM2100 913217060-00 ВЕРТИКАЛКА, ОБЫЧНАЯ БЛОКИРОВКА 3 ВЫВОДА
ШАССИ EWM2100
SW WBF20342
ПРОЦЕССОР MC9S08AC60 0M03J
EEPROM 24C256

считана с рабочего модуля, проверена стиранием и записью заново

EWF 10470 W

PROGRAM MEMORY reading completed -- [Device Checksum B9CC82]
> Reading DATA MEMORY area...
< DATA MEMORY reading completed -- [Device Checksum 3D18]
> Reading OPTION BYTE area...
< OPTION BYTE reading completed -- [Device Checksum 3]

СМА EWB105205 913101285-0
ШАССИ EWM1100
ПРОШИВКА ПРОЦА WAE20342
ПРОЦЕССОР MC9S08AC60 0M58Y
БЛОКИРОВКА ТЕПЛОВАЯ 3 ВЫВОДА

24C64A - Electrolux EWF 1030 Процессор EWM1000

СМА ELUX EWS10712 914902400-00 ИМП УБЛ 4 ВЫВ
ШАССИ EWM2100
SW:WBF20309
ПРОЦЕССОР MC9S08AC60
EEPROM 24C256

СМА ELUX EWX12540W 914602401-00
ШАССИ EWM2100
ПРОЦЕССОР MC9S08AW60 5M75B
SW WBE20306
EEPROM 24C256

Прошивка считана с рабочий машинки.

Считана с донорской платы

Считана с донорской платы

Прошивка считана с донорской платы.

Считаный дамп 24C64, проверил перепрошивкой.

В архиве три фойла PROGRAM MEMORY. DATA MEMORY .OPTION BYTE. считал с рабочей машинки качаем и радуемся.

СМА Electrolux EWS126540W

Основной модуль EWM 2500-3500
Electrolux 132544808
Boot Ver. B0420009_B 25/2011
Процессор MC9S08AC60

EEPROM-M24256BW

Модуль управления двигателем Invertor для стиральной машины Electrolux
Elux Assembly Code 132527739
Supplier name Power - one
Supplier type 4359991L100G
Revision AM FW Rev M0GAZ440
Max operation temperature 70C
S/N 12190702121
MCU MC56F8025V

Washing machine: AEG Mod.L76265TL Typ.TF142HM3

Motor control board:
Elux Assembly Code 132760210
Supplier name Power-one
Supplier type 4339991L100G
Revision 001 FW Rev M0HB0521
Max operation temperature 70C
S/N 111013 03622

СМА Electrolux EWS126540W
Модуль управления двигателем для стиральной машины Electrolux
Elux Assembly Code 132527739
Supplier name Power - one
Supplier type 4359991L100G
Revision AM FW Rev M0GAZ440
Max operation temperature 70C
S/N 12190702121

считана с разборки , поэтому работоспособность не гарантируется , визуально плата идеал

Прочитано с рабочей платы , проверена в работе и прошита лично.
Только силовая плата. Без индикации.

Стиральная машина Zanussi ZWSE6100V
MCU: mc9s08ac60:

Адреса прошивки:
0870 - 17FF
1860 - FFFF

Данные на шильде:
Elux Code: 132731254
Approval type code: EWM09311CA
Boot version: BABA2014
Supplier code: ELEW037
Product date: 13/12/05

Считана при ремонте блока питания

None

Проверенно лично!

Инвертор ELUX132760202 fw rev MOHB0521 mc56f8035v
Силовой модуль ewm10931 bcbc2104 elux132761541 mc9s08ac128
Панель индикации swUFC0M102 STM8L151R6T6

В архиве: 3 папки с дампами на инвертор, силовой модуль и индикацию
pnc: 914532311

Стиральная машина AEG Protex
Prod No 914532203 00
Прошивка для центрального модуля

Electrolux EW6S2R27C pnc:914340262.01 WL130053, мотор инверторный, замок обычный.

4256bwp

Модуль индикации Zanussi ELEW089 SW ver U2B0M104

MC9S08AW60_ZWQ6100_Zanussi

Дамп проца инвертора

У этого аппарата не работал ТЭН нагрева воды. Замена реле решила проблему, машина в работе.

-

Проверена лично перепрошивкой рабочего аппарата EWC1150 pnc:914904021/05

PNC 9133212291 08

MODEL 52630
PNC(ELC)914903403(01)
MCF:19527342.002
CCF:132640121.024
Firmware:WAE20323
MCU MC9S08AC60

MODEL SILNET SYSTEM 54840D
PNC(ELC)914903585(00)
MCF:192501520.000
CCF:132651708.015
Firmware:WBF20342
