Долго искал прошивку под данную плату, не нашел , после покупки платы за дорого попробовал прочитать содержимое, вполне хорошо прочиталось, после замены чипа новым плата заработала.

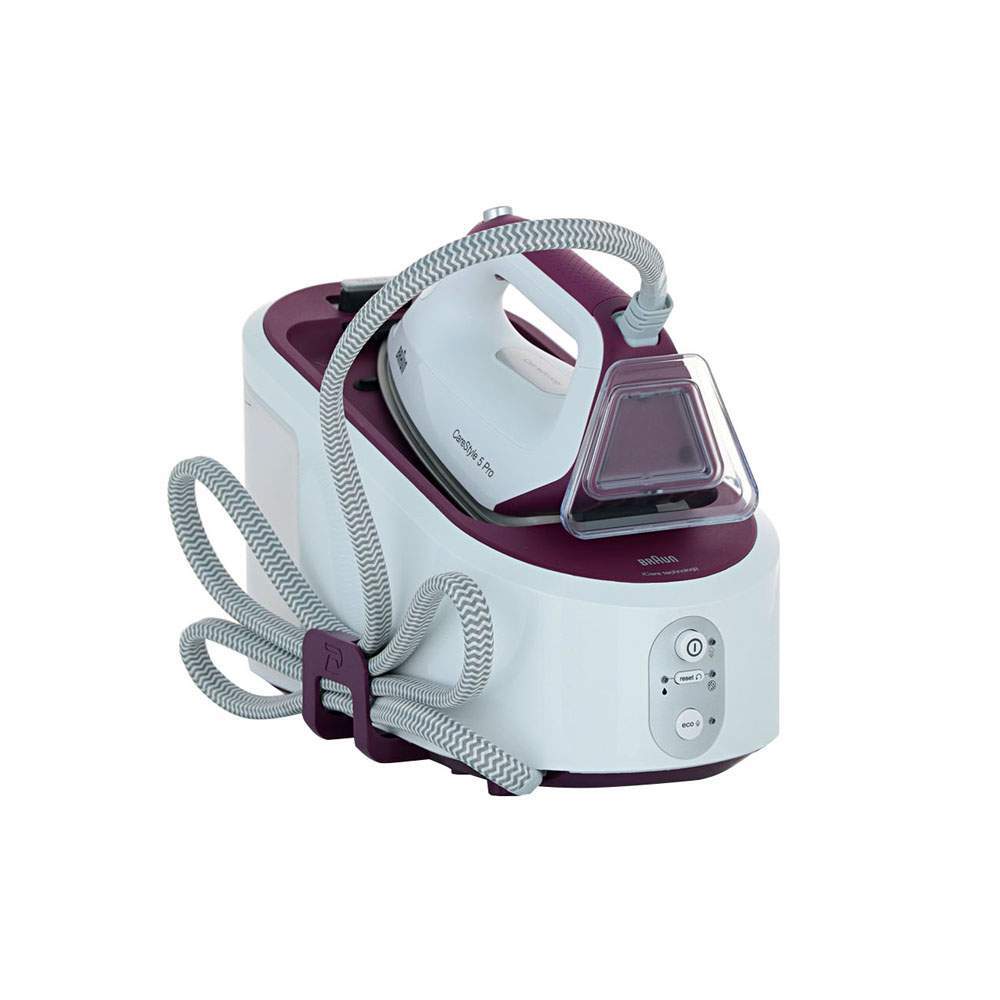

Умирает при пробое провода идущего на утюг , на плате нет никаких защит входа датчика температуры от повышенного напряжения.
скачана и прошивалась программой: ST Visual Programmer
Подключение : 1 - +5V
2 - SWIN
3- gnd
4 - RESET
Ресет при чтении-прошивании может потребоваться отдельной кнопкой принудительно.
Для турникетов Gunnebo SpeedStile 1200/1800 (возможно 1500/1600, не на чем проверить). Шить программой HCS12FlashProgrammer из комплекта ПО USBDM (свободно распространяемое). Для системы Windows дополнительно установить драйверы, скачать там же где и ПО, в названии пакета присутствует WinXP, но по факту подходят даже для Win11. Дамп снимался программой MemoryDump из выше упомянутого комплекта ПО, файл настроек с правильными регионами памяти для данной микросхемы присутствует в архиве.

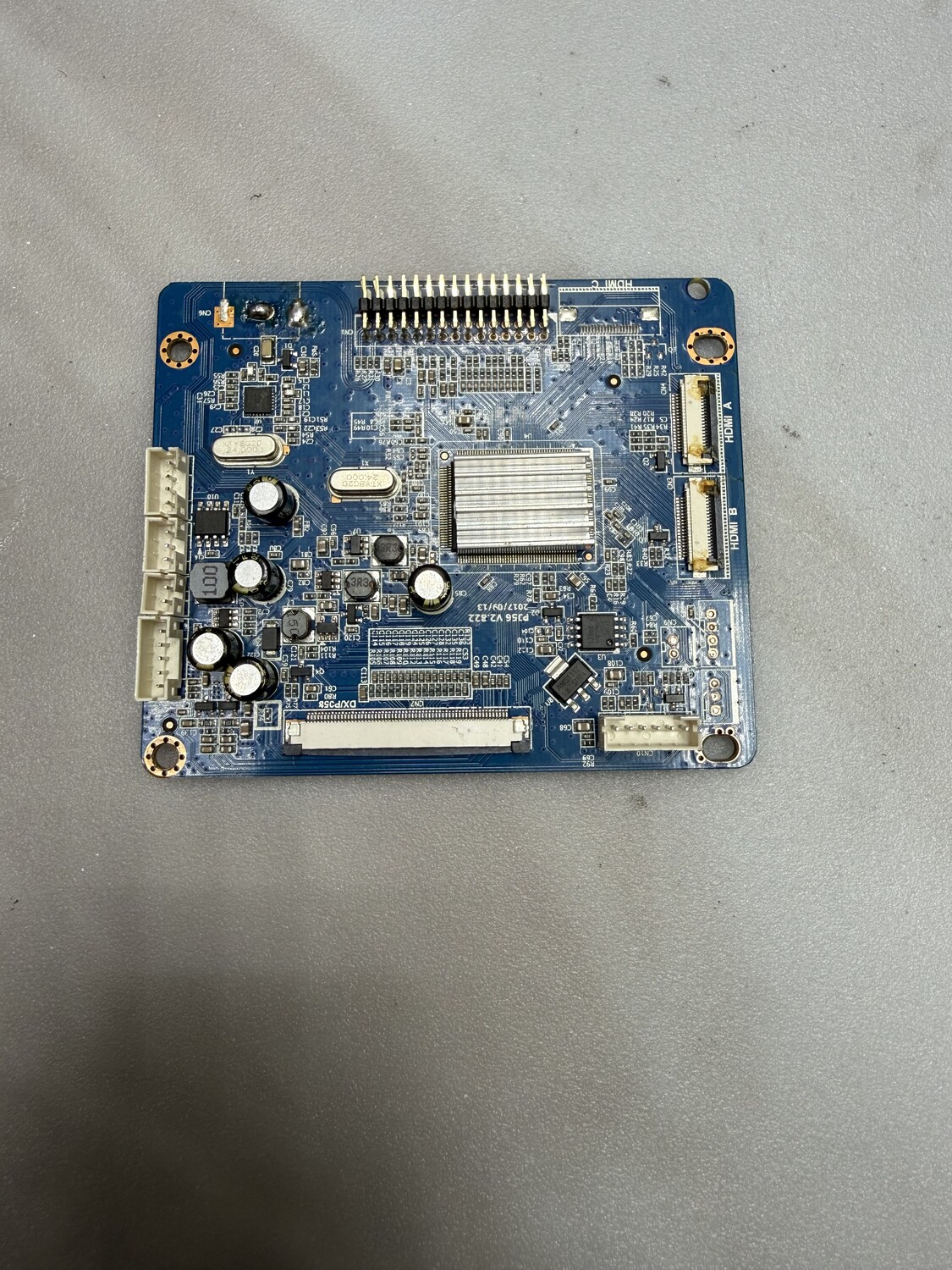

Рекламный монитор TESSLA ADM172 выдавал NOT SUPPORT RECOMMENDED MODE: 1280_1024 60HZ ?, после того как сгорела родная понижайка с 24 вольт на 12вольт (заменил на XR-131 ). С рабочего донора снял прошивку с микросхемы eeprom 2402 ( U4 ) (с платы в которую вставляется флешка).
ПРОШИВКА ИСПРАВНО РАБОТАЕТ НА МОЁМ ВЕЛОТРЕНАЖЁРЕ TORNEO B-507G!!! ВСЕ КНОПКИ ВЫПОЛНЯЮТ СВОЮ ФУНКЦИЮ И ТОЛЬКО СВОЮ!!! ПРОВЕРЕННО ЛИЧНО!!!
Предыстория: У Меня и МисторА были велотренажёры Torneo B-507G и B-507M соответственно. У МистераА, после мойки велотренажёра под давлением, кнопка старт\стоп стала работать как кнопка уменьшения нагрузки и лишь иногда срабатывала правильно. На моём же B-507G всё было ОК.
Начитавшись форумов, где говорили, что проблема с кнопкой старт\стоп из-за кривой прошивки, мол у некоторых с завода даже кривая прошивка. В сети прошивки на нашу модель нет, ибо производитель в лице спортмастер всегда просто меняла панель и прошивки, судя по всему, не располагала.
Я решил считать прошивку со своего с помощью EZP2023+, в момент считывания рука дёрнулась, и я нажал соседнюю от кнопки считывания и нажал кнопку стереть и стёр мгновенно без подтверждений. Вот досада, подумал я!
На этом же ресурсе нашёл прошивку от эллипсоида Torneo C-507M с платой YM-6624-A02HM, которая отличалась визуально от нашей ничем кроме индекса 2. Технически эллипсоид был устроен так и теоретически должна была подойти и на мой велотренажёр.
Установил я прошивку, забегая вперёд скажу, что это была большая ошибка. Панель заработала, но нагрузка физически перестала работать от слова совсем, на панели выставляется, а фактически ничего не меняется и звуков редуктора нет, а раньше были при переключении нагрузки. Оказалось, что прошивка от эллипсоида сбила крайнее положение редуктора и перетянула тросик и не могла больше двигаться назад, а панель ожидала, что она ещё может двигаться назад. Таким образом словился клин редуктора. При клине редуктора драйвер моторчика греется так, что обжигает палец сразу, но может так работать долго, но не рекомендуется!!!
Опишу как работает редуктор при нормальной работе. Уменьшение нагрузки - шкив редуктора крутится по часовой стрелке (трос натягивается, магниты отдаляются от маховика), увеличение нагрузки - шкив редуктора крутиться против часовой (ослабление натяжения тросика, магниты приближаются к маховику). Крайнее положение редуктора при уровне нагрузке равна около 8 часов, она определяется мозгами велотренажёра, а не упорами и регулировками тросика, регулировки нужны для выставления крайних (max и min) положений колодки с магнитами. При увеличении нагрузки через панель редуктор сначала сдаёт назад (двигается по часовой стрелке), а потом крутит перёд, это объясняет, что при увеличении нагрузки на пару секунд педали крутятся легче. У меня же крайнее положение сбилось и встало около 10 часов и не могла уже двигаться дальше, скорее всего резистор перестал нормально функционировать, ибо на нормальной прошивке редуктор так же становился в положение 10 часов. Проблема решилась заменой редуктора, пытаясь выставить его крайнее положение ручным перекручиванием шкива редуктора в конце концов испортил шестерню, редуктор стал непригоден к использованию, не стал напрягаться с шестернёй, и купил новый редуктор в сборе, так как стоила копейки, хотя старый можно было починить, но там шестерни не все железные, крутить лучше подавая напряжение на редуктор или через панель.
В общем я скачал прошивку с велотренажёра Torneo B-507M МистераА, платы там идентичные, различай в целом между B-507G технически никаких, скорее различай в комплектации. У МистераА кнопка старт\стоп работала некорректно, поставил на свою и у меня всё заработала, точнее заработало после замены редуктора. Все кнопки работают как надо и выполняют только свою функцию.
Настроив положение колодки с магнитами, собрал всё и теперь без проблем пользуюсь велотренажёром.
МОРАЛЬ, проблема с кнопкой старт\стоп скорее всего не в прошивке.
Немного покопавшись, можно заметить, что кнопки идут на мозги и у кнопки старт\стоп и уменьшения нагрузки один канал, видимо там что-то перемешивается, возможно вышел из строя какой-то резистор, транзистор или диод, не диагностировал дальше.
Привет, друзья! Мне прислали ЧПУ-контроллер, выпущенный небольшой серией, и я записал его прошивку на SD-карту. Если кому-то нужно, можете воспользоваться. Salom Do'stlar mening qo'limga kam seriyada ishlab chqarilgan CNC boshqaruv qurilmasi kelib tushdi va unung SD kartada yozilgan proshifkasini yozib oldim mrhamat kimgadir kerak bo'lsa foydalanishingiz mumkin.
