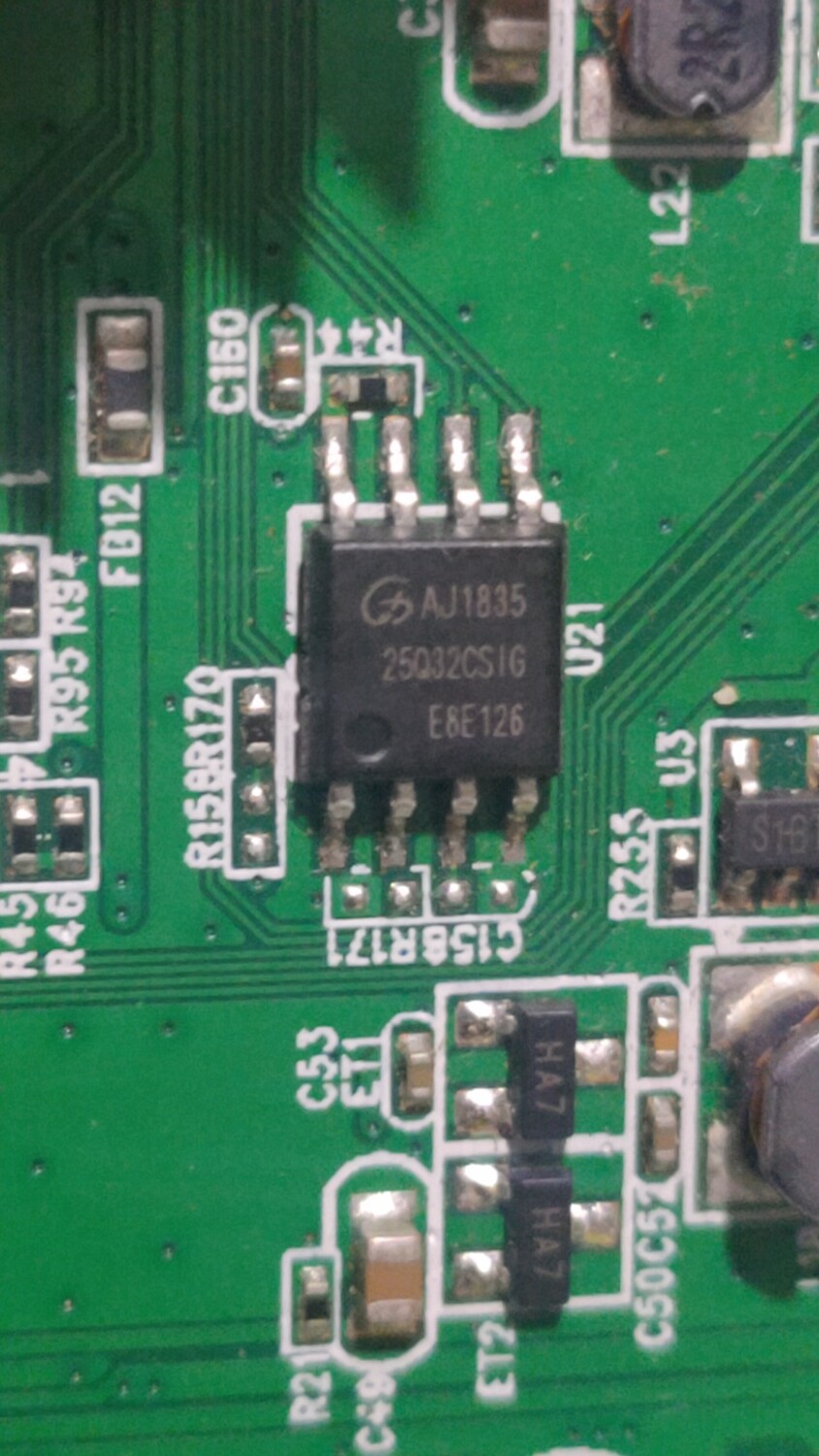

EFIR-HD-505-M8321P-120NB-2121-10-70_zb25vq32b.bin - сама прошивка EFIR-HD-505-M8321P-120NB-2121-10-70_zb25vq32b_SECURITY1.bin - содержимое первого Security register, остальные два чистые

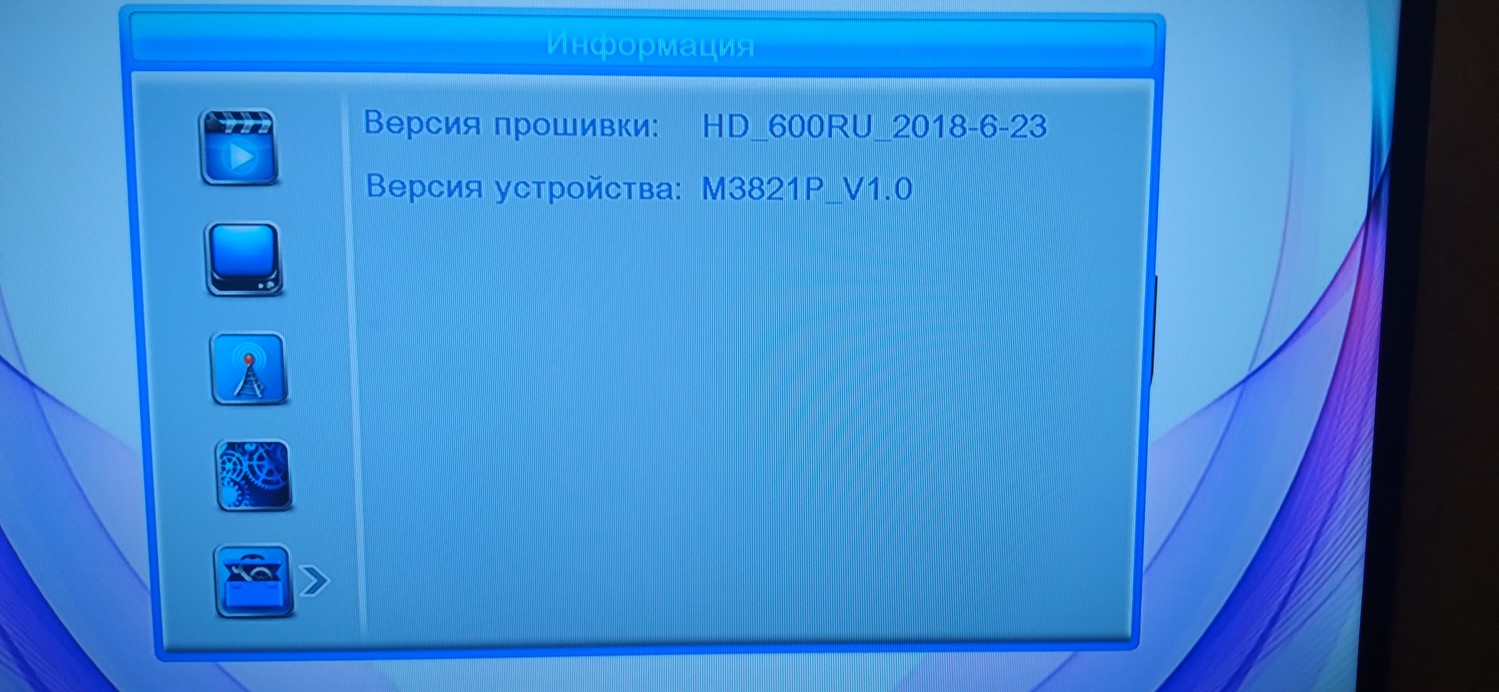

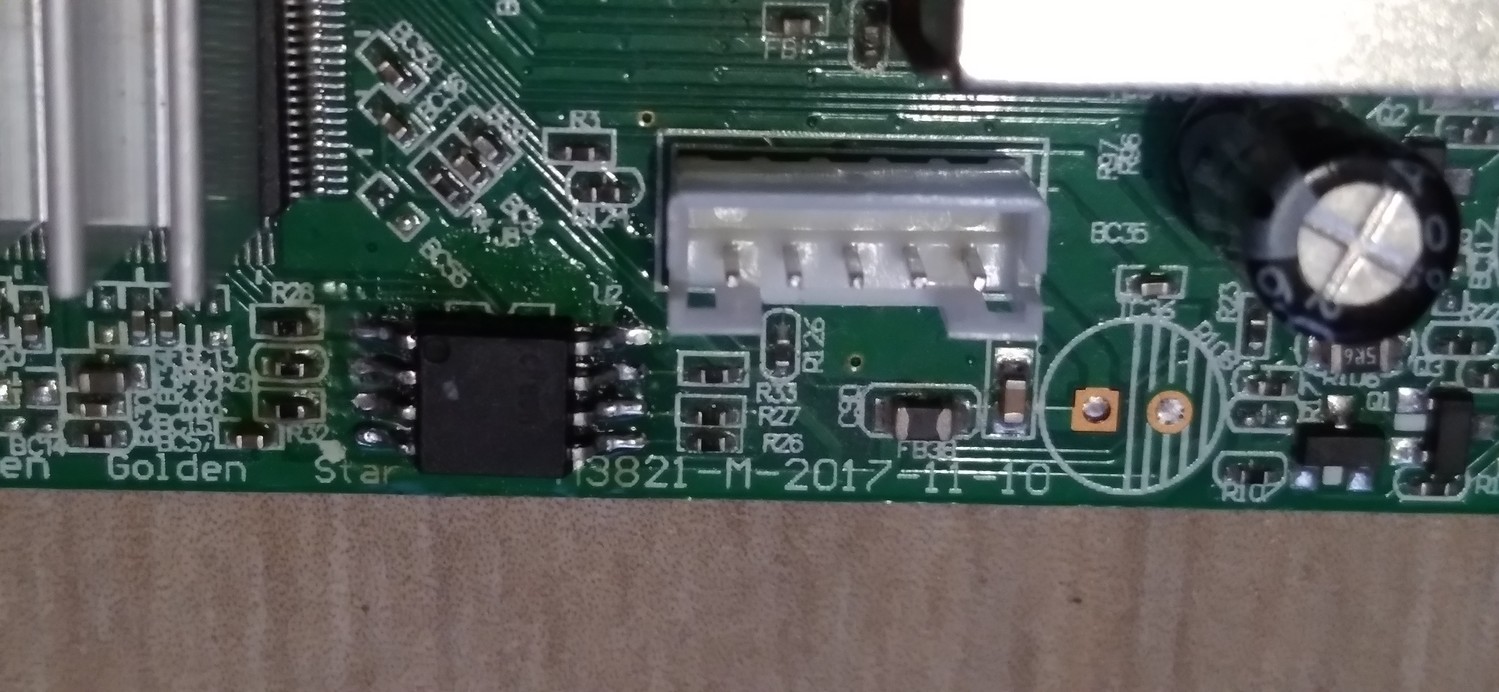

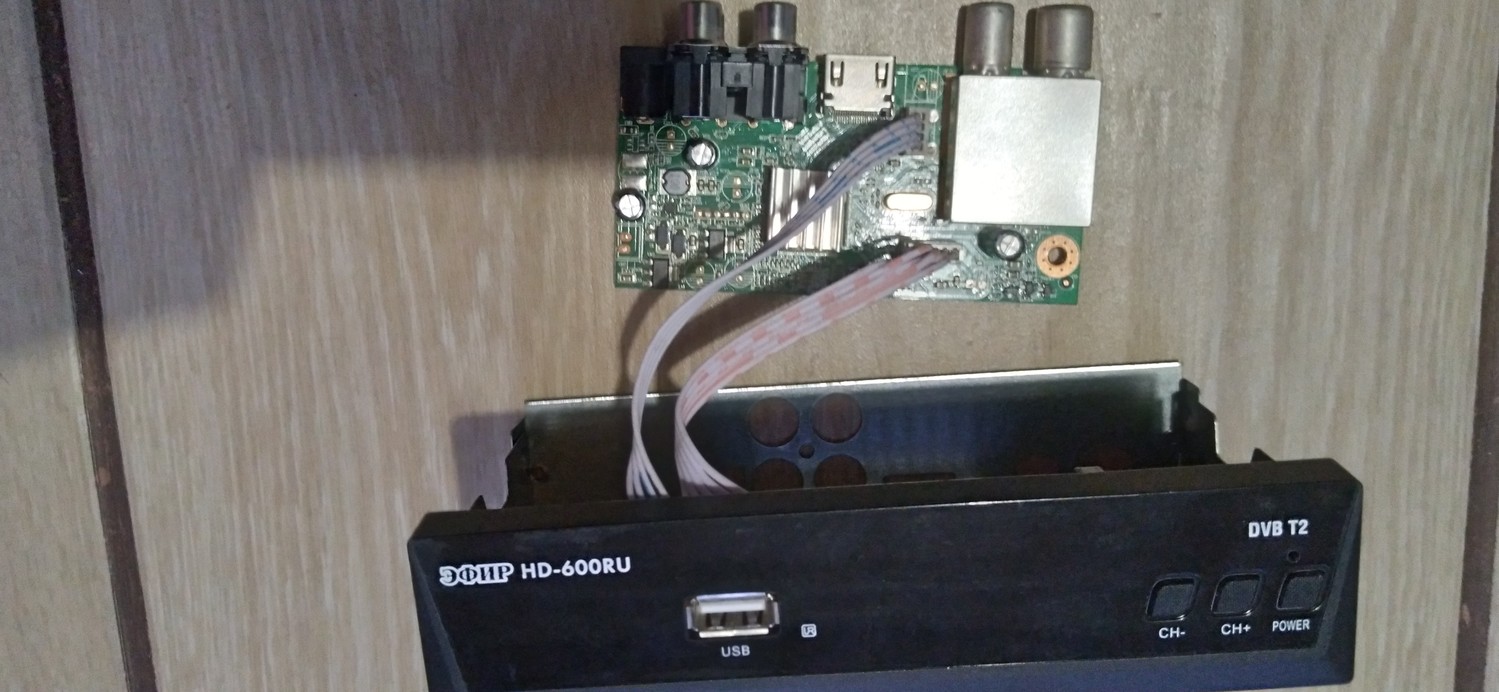

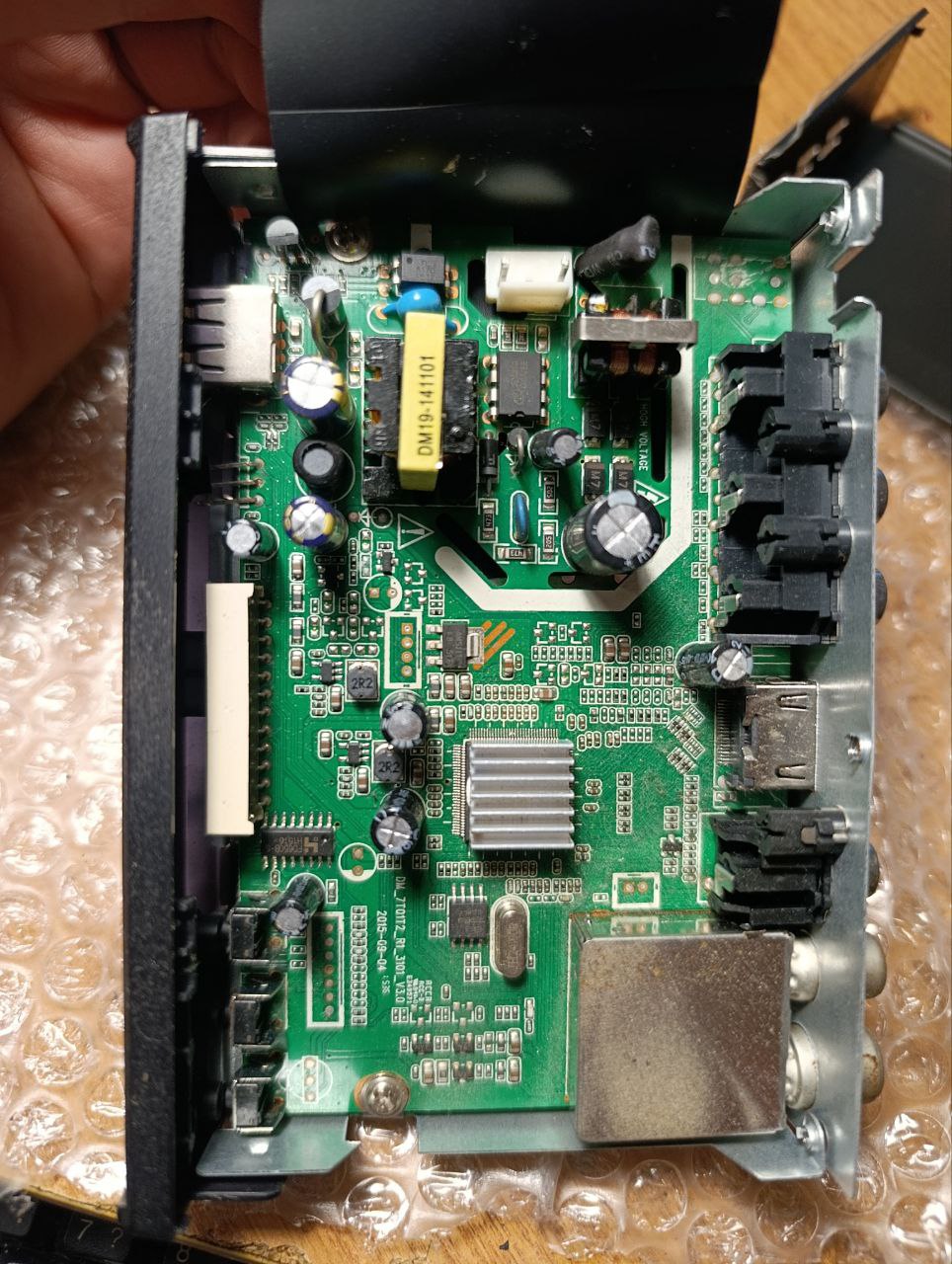

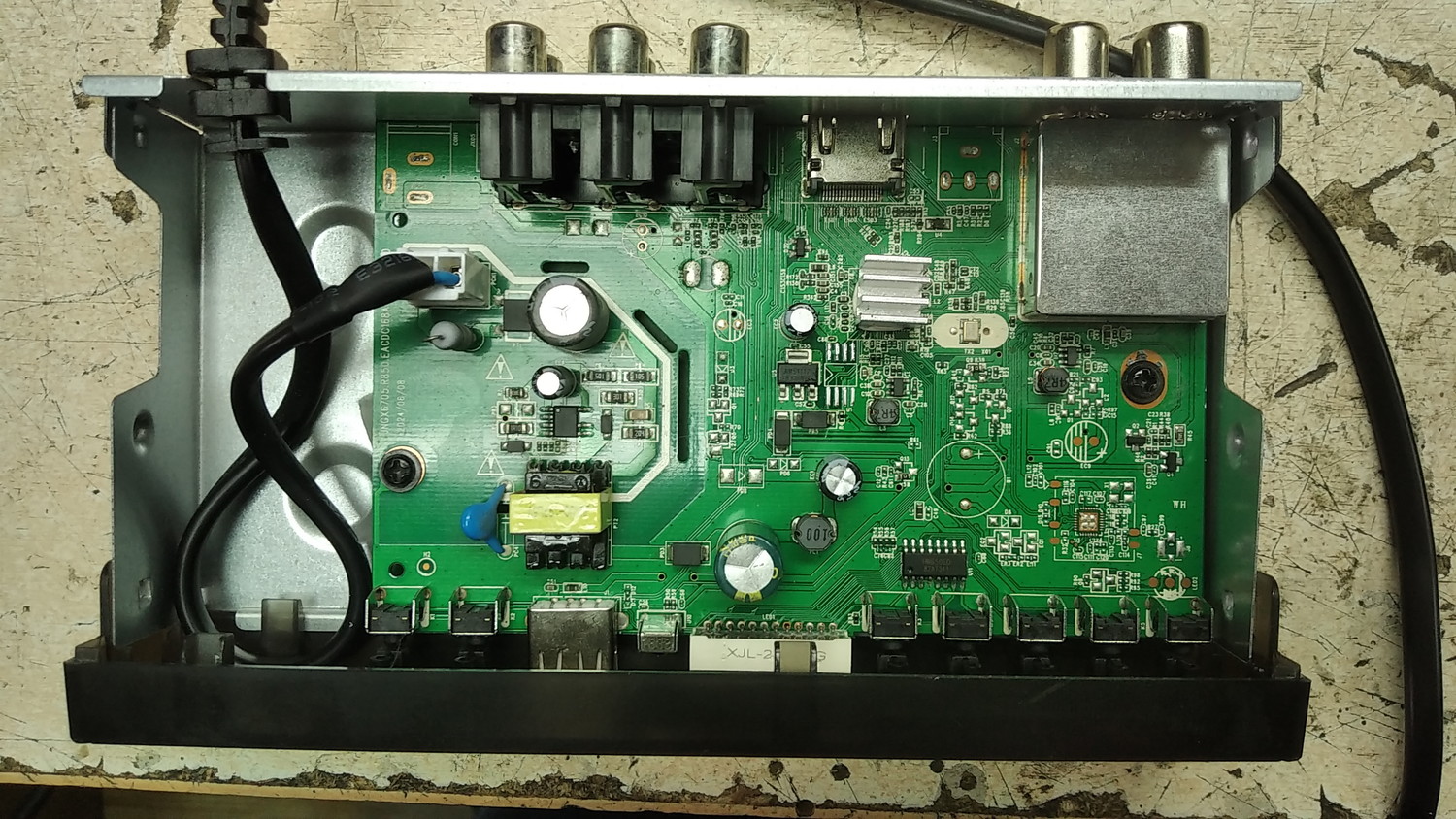

Дамп снят с рабочего аппарапта "Q-SAT ST-10CX". Это клон известного аппарата "ORTON 4100С", также известен клон на этом-же процессоре под именем "Opticum x80 Premium". На все эти аппараты данный дамп должен подойти. (На фото на электролитические конденсаторы не обращайте внимания, они все меняные, половина б\у. Советую заменить их все 100%, "родные" они абсолютно мусорного качества. Особенно в первичной цепи ШИМ. Их высыхание приводит к вылету микросхемы ШИМ)
Содержание архива: - дамп с микросхемы cFeon F16-100HIP (программатором определяется как EON EN25F16) - девять образцов различных прошивок каналов на этот аппарат, вшивающихся через СОМ-порт "нуль-модемным" кабелем. - схемы на аппарат и его клоны, даташиты на микросхемы, фото внутреннего распотожения элементов. - утилита перезаливки прошивок через СОМ-порт "нуль-модемным" кабелем и файл описания пользования ею. Также схема распайки "нуль-модемного" кабеля.
Состав микросхем аппарата: - Процессор: ALI3329C (под радиатором) - ПЗУ: cFeon F16-100HIP (программатором определяется как EON EN25F16) - ОЗУ: EtronTech EM638165TS-6G - Тюнер: SHARP S7HZ0502A - ОУ: JRC 4558D - ШИМ БП: SW2604 (заменил в процессе ремонта на THX203H) - CryptoMemory: AT88SC0104C
Контрольная сумма на архив MD5: 558EF3EABD1B4BABAA71CEC422340FCB Контрольная сумма на дамп MD5: находится внутри архива. Дамп снят с рабочего аппарата программатором CH341A, с выпайкой микросхемы.
