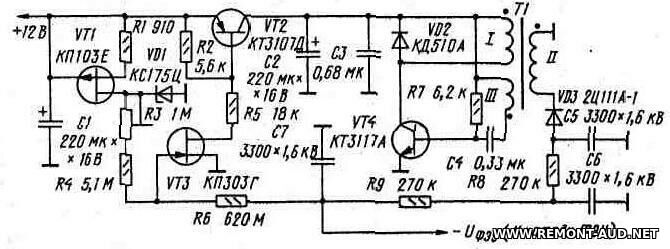

"Данная схема выдает высокое напряжение положительного знака. Для питания ФЭУ удобно использовать отрицательное напряжение питания с заземленным анодом. Для этого схему придется скорректировать — во-первых, изменив полярности диодов в высоковольтной части. Во-вторых, придется ввести в схему еще один операционный усилитель. Вместо делителя R9R7 у нас появляется инвертирующий усилитель с коэффициентом усиления минус 1/500 на ОУ DA2, и резисторы R9 и R7 оказываются в его цепи ООС."
- Большинство стандартных операционных усилителей и компараторов, работая от однополярного питания, способны воспринимать и обрабатывать сигналы лишь в диапазоне от потенциала общей шины («земля») до величины, близкой к напряжению питания.
-Но всегда можно пойти на хитрость, использовать простейший резистивный делитель для сдвига уровня, то есть делитель не относительно земли, а относительно тех же +15В (если стабильно) для перевода всего измеряемого диапазона в область положительных значений.
Добавлено (08.03.2026, 12:21:17) --------------------------------------------- - К стати zotac привел схему из радиокота и там как раз делитель со сдвигом уровня , R4 20кОм подключен к выходу ОУ где в до срабатывания +5В, а R5,R6,R12-R14 10МОм подключены к -high_volt , например если -high_volt = -1000В то в средней точке делителя у нас примерно +3В, вполне измеряемое положительное напряжение. При повышении -high_volt , напряжение в средней точке понижается , при переключении ОУ естественно тоже что и приводит ОУ в первоначальное состояние.
Почему бы этот кусок схемы и не взять вместе со стабилизатором 7805 , умные люди в лице автора статьи уже все посчитали и проверили.
А не проще было сделать нужный и надежный питальник на классической микросхеме SG3525A.
Открыл схему от простоты чуть со стула не упал , OB2273 (2263), ld7535, ld7550 и еще с десяток их аналогов крайне простые, безотказные и давно хорошо изученные микросхемы, имеют минимум обвязки , непонятно зачем усложнять , превращать обратноход в двухтактную схему без необходимости увеличивать мощность ?
неужели будет огромная нестабильность на разных полярностях?
Цитатаssaransk ()
важна стабильность(+-1вольт)
Ну в такой разброс вряд-ли уложиться.
Я фэу-85А видел только на картинке и мне интересно неужели для нее важна точность +-1вольт ? неужели когда ее создавали, при тех технологиях, были заложены требования к такой точности высокого напряжения ? ведь даже сейчас высоковольтные инверторы редко требуют точности по напряжению, в подавляющем большинстве контролируют ток.
Добавлено (07.03.2026, 13:36:47) --------------------------------------------- Что касается схемы контроля высокого напряжения , при том что ток питания лам CCFL в ноутбуках 2-5мА - вообще сложно придумать какой либо контроль напряжения на выходе, тут любой делитель сожрет весь ток от трансформатора.
