Kenwood KDC-MP158U (W25Q16V@SOIC8)

Аппарат пришел с неисправными выходами RCA (саб молчал) проблема была программная, после сброса все заработало. Считаны с исправного по функционалу аппарата.

HONDA CRV
KENWOOD CQ-MH8671G
39100-SWA-G102
CODE 44535
TESTED OK

KENWOOD DPX-7000DAB

ic821, ic841, ic851

Прошивка считана с рабочей автомагнитолы.

СЛИТА С РАБОЧЕГО АППАРАТА

автомагнитола 2Din Kenwood DNX 4230BT

Автомагнитола KENWOOD KDC-U259R
Шасси
GEB10358
Состав
726A0D216FP SH2A
25Q16DVSIG

Нигде не было именно для этой модели прошивки, поэтому нашёл аналог. spi. залил, перепаял проц. Всё работало. только USB не проверял. но должно работать!
так же в архиве есть прошивка через усб с оф сайта. но не проверял..
файл te1301k.krm
Модели подходят:
Models
KDC-U559BT KDC-U359W KDC-U359B KDC-U259R KDC-U259G
KDC-U259B KDC-U259A KDC-U2359G KDC-U2259R KDC-U2159B
KDC-U2059 KDC-MP3058U KDC-MP258U KDC-MP2058U KDC-MP158U
KDC-BT6058U KDC-BT5058U KDC-BT358U KDC-BT34U KDC-BT318U
KDC-361U KDC-261UR KDC-261UB KDC-258U KDC-161URY
KDC-161UR KDC-161UG KDC-161UB KDC-158U KDC-130Y
KDC-120RY KDC-118U KDC-100Q U393R U393

Считал с рабочего аппарата.

С рабочего аппарата.

Слита с аппарата который при подключении USB выдает NA DEVICE, не уверен что проблем в прошивке, в остальном работает нормально.

З чітав з магнітоли з ОКІСЯМИ

KENWOOD KDC-BT660U

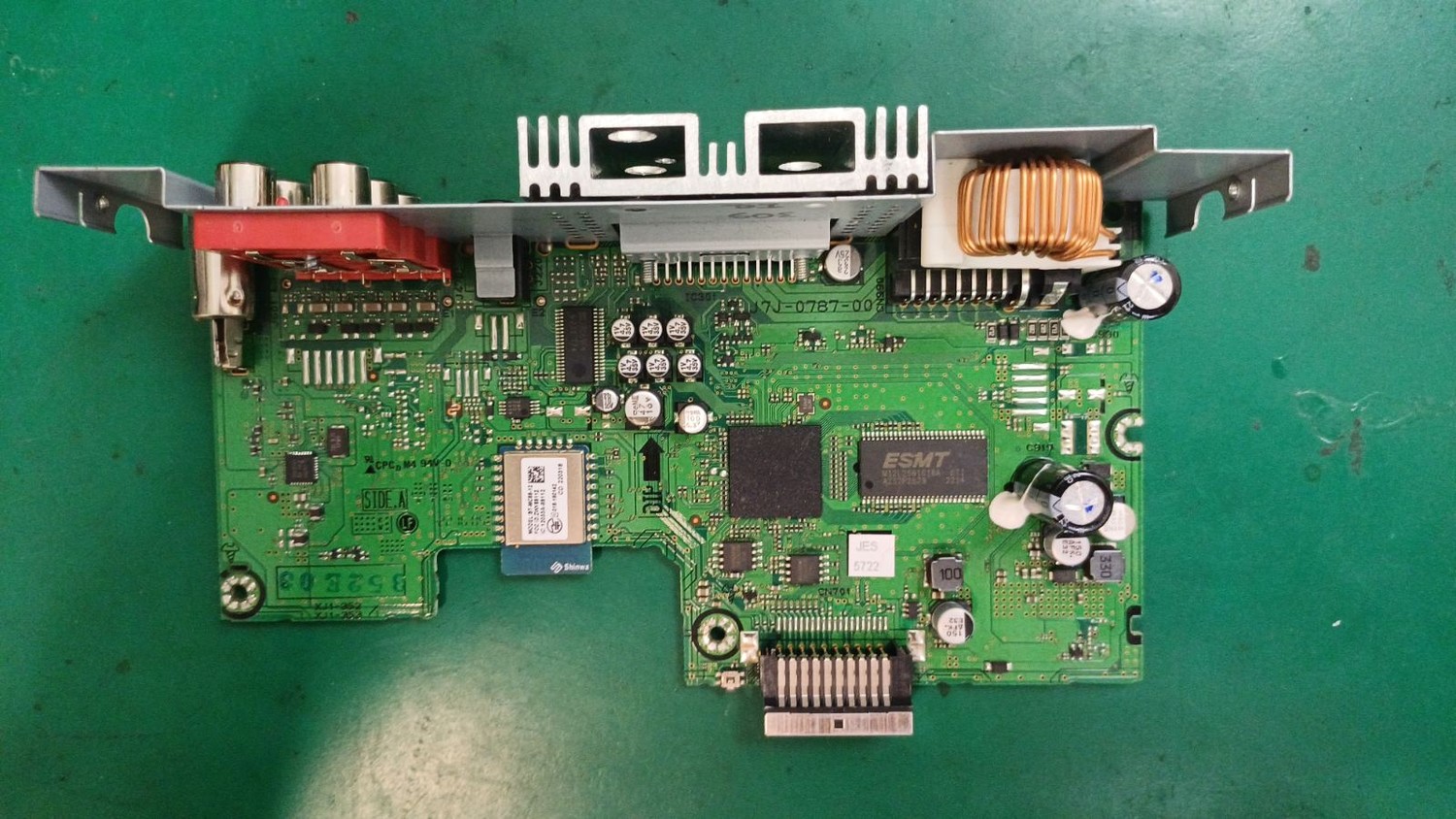

main J7J-0786-00

STA1080EOA;
W25Q16;
W25Q128;
BD37069;
BD49105

Cчитано лично RT809H

Factory reset
READ Ver 1.8

Kenwood
KDC-1030U
J7K-0335-00
MN6627553APA
726A0D216FP
25Q16

code 8159

Магнитола рабочая, слил по случаю.

It works with no code, meaning the code is off.

Автомагнитола Kenwood KDC-W6141U *CODE_OFF*, Шасси (Main Board): J7J-0502-12

Аппарат пришел с неисправностью не включается. Потребление есть но на панели ничего не отображается. Но если вставить флешку то магнитола включается выключается и исправно работает причем только от одной флешки от других включения также нет проверил Usb там все хорошо флешка читается и работает прием любая если его включить. Взял пару W25C16 W25C128 с этого форума где было короткое по 3.3в у магнитолы. С этими дампами у меня аппарат совсем не запускается. Может кому пригодится инфо или дампы.

Считал оригинальную прошивку на японском языке. Вдруг кому-то понадобится, чтобы откатиться.

Прошивка считана с мертвого аппарата (КЗ по 3.3В уходящие в CPU STA1080HOA3)
1.W25Q128JVSN
2.W25Q16JVSIM
F5705-FM Тюнер
BD37069-звуковой процессор
STA1080HOA3-контроллер
BT-MC88-12-модуль Bluetooth
M12L2561616A - ОЗУ
BD49105 - Контроллер Питания

$IMAGE1$$IMAGE2$$IMAGE3$

Считана с рабочего устройства

Принесли с проблемой - нет звука. Включил на столе, звук работает. Слил дамп на будущее.

Моргает дисплей

FLASH W25Q16V .
EEPROM 24C02 .

МАГНИТОЛА 1DIN

Проверенная!

Снята абсолютно с рабочего аппарата, никакого PROTECT нет

F5701-тюнер
BD37069-звуковой процессор
25Q128JVSM-основная флешь
25Q16JVSIM-BT флешь
STA1080HOA-контроллер
M12L61616A-ОЗУ
JCV8034-УМЗЧ
LV5685-линейный стабилизатор
BT-MC88-12-BT модуль

Прошивка прочитана из нового аппарата, для ремонта аппарата находящегося в защите
(короткое замыкание выхода УМЗЧ), после чего неисправный аппарат нормально заработал.

Прошивать файлом из архива в соответствии с маркировкой памяти

kenwood

code 0000 ok
eprom in tuner
you can read with jtag only sda scl

Магнитола находится в режиме STANDBY и моргающего дисплея.
90 % эта проблема не прошивка, пока еще копаю железо - проверен оконечник, DC-DC и др.
Буду признателен за обратную связь по проверке прошивки и полезного совета по направлению ремонта.

Прошивка считана с рабочего аппарата

!!Магнитола пришла с дохлым процом, работоспособность памяти необходимо проверить.!!

Kenwood KDC-172Y

main J7K-0335-00

726A00216FP SH2A;
MN6627553APA;
25Q16;
TDA7718;
F5701

Считано лично RT809H

Рабочая апарат считаль

LVA11037
R5F3651
IC721-24C16
DVD
MN2DS0040MA
IC381-25Q64CVS
морда
MN103SH2
IC441-Q64-104 (1 точка)
IC451 Q64-104(2точки)

Сняты с рабочего аппарата

Из моего архива

Kenwood KMM-BT356

main J7J-0566-10

STA1080HOA;
BD37069FV;
M12L2561616A;
25Q16;
25Q128;
F5701

Считано лично RT809H
