Вместо 12 вольт воткнули 24. Два преобразователя SOT23-6 с маркировками BRDf и DuCE выгорели. Оба имеют цоколевку 1 - BS 2 - GND 3 - FB 4 - EN 5 - Vin 6 - SW По базе DC-DC вроде бы это ETA8103 и ETA8113 соответственно, отличаются частотой и опорным напряжением. Выпаял, выход DuCE идет на основной преобразователь, по этой линии единицы Ом. Вот этот DC-DC идентифицировать не могу, корпус BGA 3х3мм, маркировка AZ16Z. По выходам преобразователя аномально низких сопротивлений нет, надеюсь проц живой. На фото маркировку не видно, для лучшей читаемости решил протереть спиртом, а верхний слой стерся вообще и корпус стал сплошное стекло без надписей. Впервые с таким столкнулся, чтобы спиртом стирался слой с маркировкой.
Вы всё верно говорите, что "относительность" не та, потому и путаница, в исходной схеме от delongi +5V обозначены как GND и далее отрицательные напряжения -5V со стабилизацией и -12V
Так как стабилизация у 5 вольт уже есть, зачем еще линейный стабилизатор? Как детектировать проблему, что потребляет? Если, допустим, проблема потребления по 5В, то LNK364 должен ее вытягивать настолько, насколько может, без 7905 он работает стабильно. После установки 7905 LNK стартует, по 5В напряжение достигает 5В, на 12В напряжение возрастает до уровня, что начинает работать 7905, LNK отключается, аппарат получает 5В через 7905, напряжение 12В плавно проседает, пока не достигнет 5В, LNK снова запускается и процесс повторяется. Запуск LNK происходит не при 5 вольтах, а при меньшем напряжении, поэтому процессор индикации успевает перезапуститься. 7905 греется потому что потребление по 5В его разогревает. Получается так. Можно подать -12В на 7905 на выключенном аппарате и смотреть потребление. Какое должно быть потребление? Сопротивление по 5В единицы килоом. Почему LNK364 не стартует как надо, по идее она должна отработать, может потребление в норме, а проблема в LNK. Как я писал, LNK меняна, стоит не SMD, а DIP с согнутыми ногами.
Подал внешние 12 вольт, потребление 30-40мА, вполне нормально, 7905 греется, на ней отваливается максимум 0.3Вт. Думаю надо менять LNK.
Поставил в корпусе ТО220, стало гораздо лучше, пилы по -7В почти нет, но все таки пульсации есть по обоим напряжениям, 7905 теплый. Проработало минут 5 и пульсации пропали, 7905 перестал греется. Какой то переменный дефект. Вернул родной стаб - пульсации дикие по -7В не уходят.
PS Забыл написать, что подсветку я отпаял в самом начале, то есть дело не в ней, экспериментирую с чистыми -7В в режиме ожидания.
Должно быть -5В, а не -7В. Либо стаб глючит, либо с "центральной" землей не все в порядке, если перекос в 2В имеется...
Хм, стабилизатор на 5 вольт, реле на 12, обвязка TL431 рассчитана на 5 вольт, и они есть, вообще ничего не понятно и не сходится. Буду перепроверять. Проверил родной стаб - выдает -5 вольт
Схема включения нарисована не правильно, отсюда вы и ушли в "дебри"

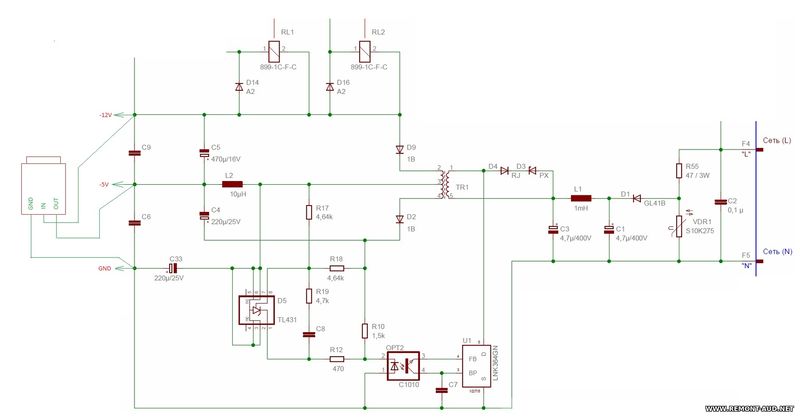

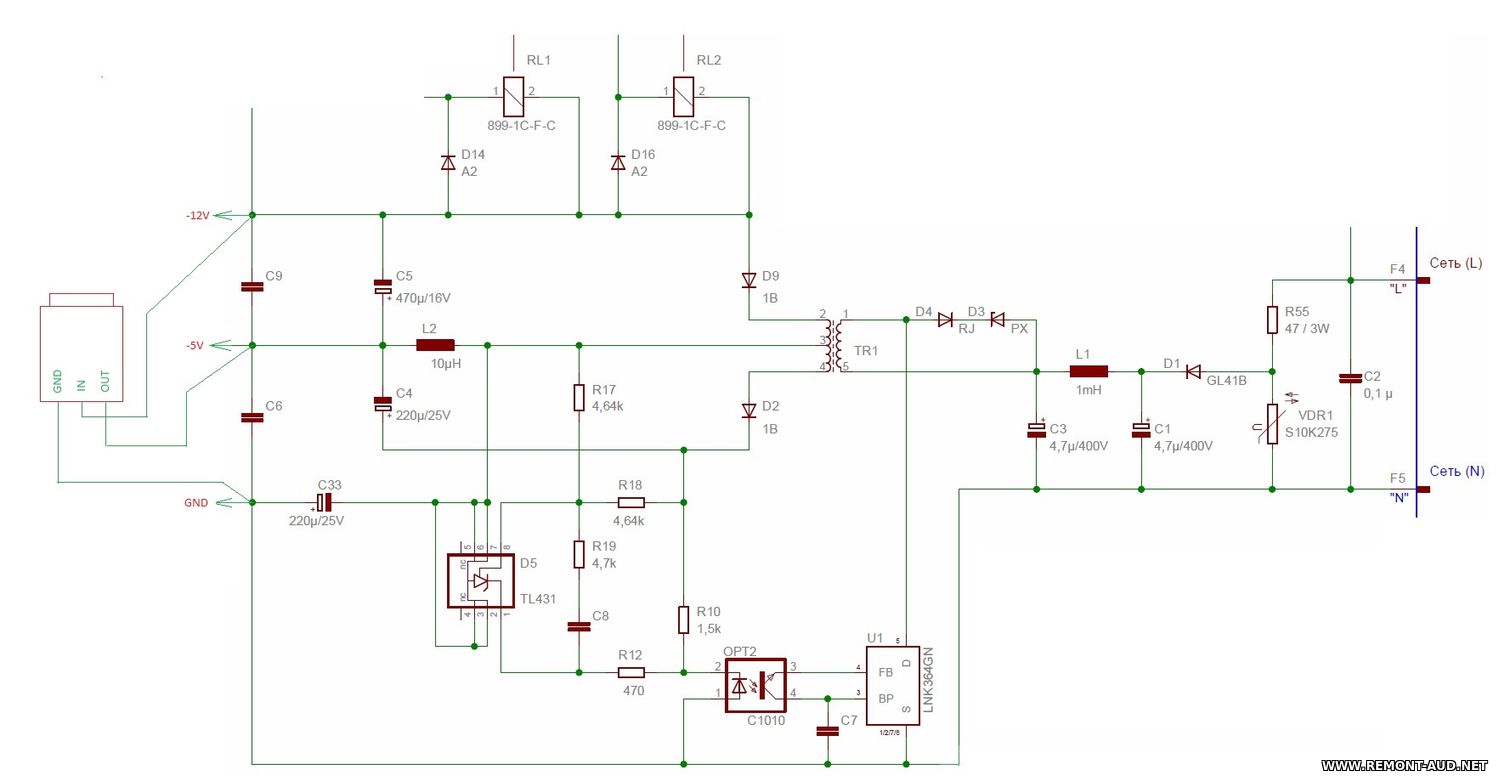

Может я не правильно обозначил напряжения, но всё правильно относительно "земли" микроконтроллера, которая является полигоном и на плате питания (управления) и на плате индикации, относительно нее все измерения Вот схема на основе найденной в интернете ESAM3500, она тоже на LKN364, питатели один в один, за исключением отрицательного напряжения, на ECAM3500 реле 24 вольта, у меня 12.
Когда машина работает как надо и напряжения стабильны, отрицательное -7В.
ЦитатаZloy_zp ()
Ключевая фраза тс, про самого себя...
Конечно, иначе бы я сюда не писал, был готов к критике
ЦитатаZloy_zp ()
Без правильной диагностики, сразу меняем все... Главное других обхаить...
Ну не всё, а только разъемы, был явный переменный контакт. Абсолютно не хотел никого хаять, хотел сказать, что историю машины я не знаю полностью, хозяина больше нет, а родственники ее историю не знают, знают только, что она была в ремонте
Кофемашина Delongi Primadonna Deluxe S ремонтировалась, ума дать не смогли, может работать, а через время начинает вываливать ошибки, может не работать сразу. Проблема была с питанием, видимо было перенапряжение, ВИДНО, что были заменены варистор, резистор 47Ом 2Вт, LNK364, много флюса на SMD элементах, думаю их просто пропаяли. Выявил проблему в шлейфе от майна до платы индикации, разъемы окислены, шлейф дубовый, сопротивления от пина до пина разъемов майн-плата индикации гуляет десятки Ом. Заказал всё новенькое от MOLEX, поставил, а стало только хуже. По 5 вольтам пульсации и от этого постоянный перезагруз процессора индикации, по -7 вольтам дикие пульсации, пила прям. Отрезал -7В, пульсации по 5В пропали. Подаю -7 от внешнего БП, уже на 1.2 вольтах потребление 0.5А. На плате индикации -7В используются, как я понял, для подсветки. Поступают эти -7В на элемент, который я не смог опознать. По маркировке ничего не смог найти. Сначала думал это полевик, но схема включения очень странная, выпаял, звонится в режиме прозвонки диодов ну совсем не как полевик. Возможно это стабилизатор 7905, но какая то странная схема включения. Без этого элемента пульсаций по 5В нет, генерация у LNK364 стабильная, с этим элементом LNK364 явно уходит в защиту и перезапускается.
